Самодельная горелка для пеллетного котла

Еще не так давно в качестве твердого топлива использовались только дрова и уголь. Сегодня этот ассортимент расширен альтернативными вариантами, в числе которых особое место занимают пеллеты – разновидность твердого топлива, изготовленного из отходов деревообрабатывающего производства. Для этого используются стружка, щепа, древесная пыль, кора, картон и т.д. – отходы обрабатываются  растительным полимером (лигнином), прессуются под высоким давлением и разделяются на гранулы. Этот вид топлива является самым дорогим, но при этом самым рациональным и может использоваться в специальных самодельная горелка для пеллетного котла пеллетных котлах. В свою очередь, эта категория оборудования также оценивается высоко, поэтому некоторые мастера реализуют механизм пеллетной горелки на обычных котлах. Мы расскажем и покажем, как выглядит пеллетная горелка своими руками и из чего ее можно изготовить.

Пеллеты, топливо

Содержание

  1. Конструкция устройства
  2. Механизм работы устройства
  3. Как сделать пеллетную горелку своими руками
  4. Автоматизация процесса
  5. Видео как сделать пеллетную горелку своими руками
  6. Заключение

Ключевое отличие пеллетной горелки от традиционного горелочного устройства заключается в том, что топливо представлено в виде сыпучих материалов. Это пеллеты, опилки, древесная щепа, некоторые даже используют отходы сельскохозяйственной промышленности. Просто засыпать в котел и поджечь не получится, поскольку малого объема будет недостаточно для розжига, а большой – не разгорится. Необходима порционная подача топлива с одновременным розжигом, за что и отвечает пеллетная горелка. Именно е вполне по силам изготовить самостоятельно.

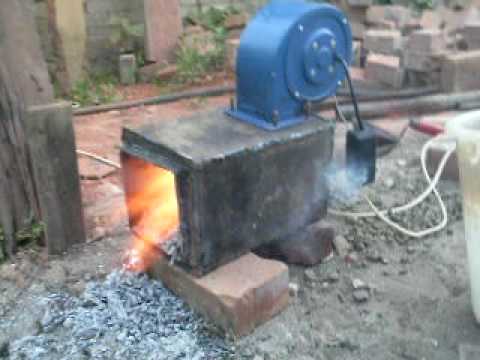

Пеллетная горелка своими руками

Все горелочные устройства предназначены для обеспечения равномерного прогрева котла и теплоносителя посредством интенсивного пламени. Не является исключением в этом ряду и пеллетная горелка, поскольку тоже выступает частью отопительной системы. Конструктивно это средняя по размеру камера сгорания в форме трубы, куда искусственно нагоняется воздух и где происходит процесс горения. В свою очередь, за его поступление отвечает шнековый конвейер, забирающий сыпучее топливо и пересыпающий его в горелку. А воздух подается с помощью вентилятора, соответственно, весь механизм является энергозависимым.

Шнек для пеллетной горелки

Форма камеры сгорания ни на интенсивность горения, ни на КПД котла не влияет, поэтому может быть разнообразной. Чаще всего встречаются камеры круглого сечения, поскольку их гораздо проще изготавливать, хотя прямоугольные камеры также достаточно популярны.

На чертеже пеллетного котла указана прямоугольная камера, тогда как в круглых необходимо делать плоское основание под горящее топливо и крепить его снаружи к фронтальной плоскости.

Как видим, работа устройства начинается с штатного бункера для пеллет и прочих сыпучих материалов, далее топливо поступает по внешнему шнеку в собственно пеллетную горелку, куда нагнетается вентилятором воздух и происходит процесс сгорания.

Особенность конструкции заключается в том, что подающий воздух помимо нагнетания пламени, одновременно очищает горелку от летучего пепла, образующегося при сгорании. Все продукты переносятся в зольник, который рекомендуется чистить еженедельно в зависимости от интенсивности использования.

Механизм работы

Принцип работы заключается в поэтапной подаче сыпучего материала из бункера по шнековой трубе в камеру сгорания, где он поджигается и начинает тлеть при минимальном количестве воздуха. По мере того, как огонь разгорается, стенки камеры нагреваются, что увеличивает скорость и объем подачи воздуха. Уже через несколько минут с начала старта огонь выравнивается и начинает разогревать теплообменник. Учитывая то, что в пеллетных котлах отсутствует источник естественной тяги, эту функцию выполняет горелка при поступлении топлива.

Всю работу пеллетного котла контролирует автоматический блок управления. Именно от него зависит количество подаваемого топлива, объем воздуха в камере, интенсивность горения, давление в системе и температура теплообменника.

На видео представлена схема пеллетной горелки – от подачи топлива до полного сгорания

Выделяют 2 основных способа подачи топлива

  • Стандартный – забор сыпучих материалов из бункера в камеру сгорания по шнековому конвейнеру. Как правило, это отдельно стоящий бункер, куда насыпается большое количество топлива, достаточное для постоянной работы котла на протяжении 7-10 ней. Подобный бункер очищается по мере загрязнения, но не реже 1 раза в 2-3 недели.

  • Упрощенный – воронкообразный бункер, откуда топливо высыпается в шнек под тяжестью собственного веса. Это и есть пример самодельной пеллетной горелки, где емкости бункера хватает на постоянную работу котла максимум до 3х дней.

Как сделать своими руками

Все материалы можно найти в свободной продаже. Учитывая то, что речь идет об отопительном устройстве с прямым огневым воздействие, необходимо использовать трубу из жаропрочной нержавеющей стали с минимальной толщиной стенки 5-6 мм.

Для закрепления горелки на корпусе котла понадобится обычная нержавеющая сталь толщиной 3-4 мм.

Подающий конвейер можно изготовить из трубы, куда вставить шнек, либо приобрести в магазине отопительного оборудования уже готовый.

Электродвигатель необходим для работы вращательного шнека, лучше если это будет оборудование на низких оборотах.

Вентилятор устанавливаете на специальной пластине (см. схему).

Чертежи пеллетной горелки

Конструкция пеллетной горелки

Автоматизация процесса

Особенность пеллетного котла заключается в том, что в его конструкции отсутствует устройство, отвечающее за естественную тягу. Нет тяги, значит, нет огня, и если не обеспечить искусственную подачу воздуха, топливо даже не начнет тлеть. За эту функцию отвечает вентилятор. Вторым энергозависмым устройством, обеспечивающим бесперебойную работу котла, является вращающийся шнек. Обеспечить работу этих устройств можно либо с помощью простейшего регулятора (механический процесс), либо установить электронный блок управления.

Основная задача при запуске пеллетного котла – достижение баланса между скоростью подачи воздуха и объемом топлива. Только в этом случае пламя будет стабильно ровным, а теплообменник – нагретым.

Как работает пеллетная горелка

В полной мере за работу котла отвечает электронный блок управления. В идеале стоит приобрести новый, к которому получится подключить электродвигатели шнека и вентилятора. Возможно, на существующем котле уже есть электроника, с которой можно будет сделать соединение посредством свободных контактов. Задача этого оборудования заключается в контроле оборотов вентилятора и скорости подачи топлива.

Обязательно на шнеке должен быть установлен датчик заполнения, который контролирует необходимость подачи топлива. При заполнении шнека пеллета датчик подает сигнал и подача топлива прекращается.

Электронный блок управления твердотопливным котлом не предназначен для контроля работы пеллетной горелки и ее розжига, поскольку не предусмотрены соответствующие управляющие контакты. Такой элемент необходимо приобретать отдельно.

Видео - как сделать пеллетную горелку своими руками:

Заключение, отзывы, советы

Если вы понимаете, как работает данный вид горелки, и по какому принципу осуществляется работа всего котла, можно попробовать самостоятельно ее собрать. Но, учитывая стоимость материалов и электронных блоков управления, речи об экономии не идет. Мы рекомендуем обратить внимание на заводское оборудование и приобрести съемную пеллетную горелку, что позволит использовать не только сыпучее топливо, но и традиционное сырье – дрова и уголь.
